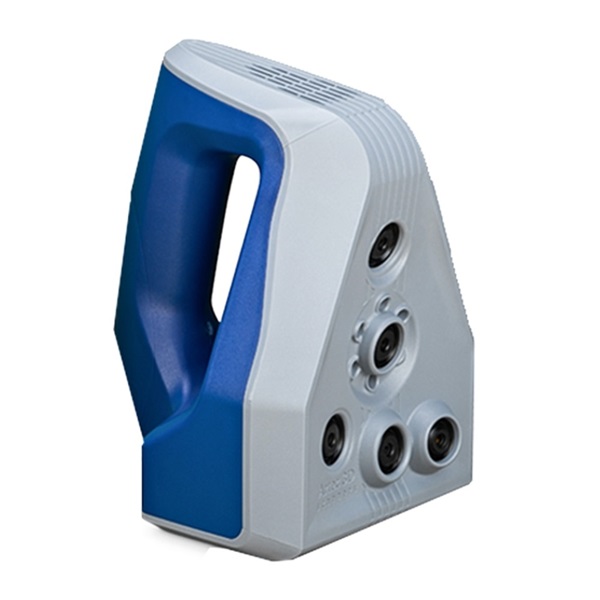

ESCANER PORTATIL ARTEC SPACE SPIDER
ESCÁNER 3D INDUSTRIAL CON PRECISIÓN METROLÓGICA
El Space Spider, un nuevo y mejorado instrumento para los usuarios CAD e ingenieros, es un escáner 3D de alta resolución basado en tecnología de luz azul. Es perfecto para capturar objetos pequeños o detalles intrincados de objetos industriales grandes con alta resolución, gran precisión y colores brillantes.
La habilidad del escáner para capturar complejas geometrías, bordes afilados y delgadas hendiduras sitúa a nuestra tecnología en otro nivel. Es un escáner 3D industrial ideal para capturar objetos tales como las piezas de moldeo, PCBs, llaves, monedas o inclusive una oreja humana, para luego exportar el modelo 3D final al software CAD.
Space Spider ofrece prácticamente posibilidades ilimitadas en áreas tales como la ingeniería inversa, el control de calidad, el diseño de productos y la manufactura.
Originalmente diseñado para cumplir con las especificaciones de la Estación Espacial, este escáner 3D industrial de la siguiente generación cuenta con una poderosa estabilización de temperatura y un alto grado electrónico. Esto no sólo le permite alcanzar la máxima precisión en tres minutos, sino que además garantiza una alta repetibilidad a largo plazo en cuanto a la captura de datos, ya que la precisión del aparato no se ve afectada por las fluctuaciones de las condiciones ambientales.
Eneste poderoso escáner 3D la tecnología de Artec ha sido llevada a la perfección para ofrecer la mejor calidad posible en los escaneos y un artefacto verdaderamente robusto, haciendo posible que se duplique el periodo estándar de garantía.
Tipo de escáner |
Manual |
| Precisión de puntos 3D, hasta | 0.05 mm |
| Resolución 3D, hasta | 0.1 mm |
| Precisión 3D sobre distancia de hasta | 0,03% sobre 100 cm |
| Distancia de funcionamiento | 0.2 – 0.3 m |
| Zona de captura de volumen | 2,000 cm³ |
| Campo de vista lineal, Alto × Ancho @ rango más cercano | 90 x 70 mm |
| Campo de vista lineal, Alto × Ancho @ rango más lejano | 180 x 140 mm |
| Campo de vista angular Alto × Ancho | 30 × 21° |
| Capacidad de captura de textura | Si |
| Resolución de textura | 1.3 mp |
| Colores | 24 bpp |
| Tasa de reconstrucción 3D para fusión en tiempo real, hasta | 7.5 fps |
| Tasa de reconstrucción 3D para grabación de video 3D, hasta | 7.5 fps |
| Velocidad de adquisición de datos, hasta | 1 mln puntos / seg. |
| Tiempo de exposición 3D | 0.0002 s |
| Tiempo de exposición 2D | 0.0002 s |
| Fuente de luz 3D | LED Azul |
| Fuente de luz 2D | Matriz de 6 LED blanco |
| Sensores de posición | — |
| Pantalla / pantalla táctil | Transmisión USB a través de un ordenador externo |
| Procesamiento multi-core | En ordenador externo |
| Interfaz | 1 × USB 2.0, USB 3.0 compatible |
| Disco duro interno | — |
Requisitos informáticos
| Sistema operativo compatible | Windows 7, 8 o 10 x64 |
| Requisitos mínimos de computación | i5 o i7 recomendado, 18 GB de RAM |
Formatos de salida
| Formatos de malla 3D | OBJ, PLY, WRL, STL, AOP, ASC, PTX, E57, XYZRGB |
| Formatos de nube de puntos 3D | BTX, PTX |
| Formatos para medidas | CSV, DXF, XML |
Fuente de energía y dimensiones
| Fuente de alimentación | Alimentación de CA o batería externa |
| Dimensiones, HxDxW | 190 × 140 × 130 mm |
